• Mikronik® S-Hi/P kabinle CAN-Bus tabanlı seri haberleşmeli bir asansör kumanda sistemidir.
• Mikronik® S-Hi/P yüksek duraklı asansörlere hizmet verebilecek şekilde tasarlanmıştır.

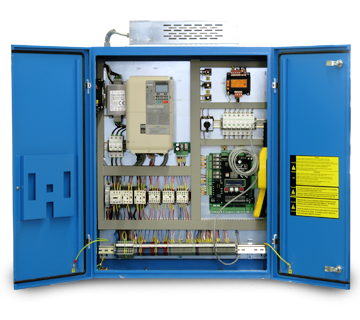

• Mikronik® S-Hi/P’nin kumanda panosu içerisindeki bağlantıları son derece basittir.
• Dişlisiz, VVVF, çift hızlı ve hidrolik asansörlere hizmet verir.
• Maksimum 32 durağa ve 1,6 m/s hıza kadar servis verebilir.
• Simpleks, dupleks ve triplex olarak çalışabilir.
• İtfaiyeci anahtarı ile devreye alınan EN 81-72’ye uygun itfaiyeci modu.
• EN 81-1 ve EN 81-2 standartlarına uygunluğu Liftinstituut tarafından onaylanmıştır.
• H/CPU kartı kumanda panosunda bulunur ve asansör kumanda sisteminin anakartıdır. Asansör kuyusundan, kapılardan, kabinden ve katlardan gelen izole edilmiş sinyallerin tamamı H/CPU kartına iletilir ve program algoritmasına göre asansör çalışma prensiblerine uygun olarak çalışmasını yönlendirir.
• H/CAB kartı revizyon kutusunda bulunur. Kabin içindeki iç çağrılar, kabin lambası, otomatik kapı çıkışları gibi giriş çıkışların bağlandığı karttır. Kumanda panosunda bulunan H/CPU kartı ile CAN Bus üzerinden haberleşir.
• H/PIO kartı hizmet verilen durak sayısını arttırmak için ilave kart.
• H/BDR kartı 2. otomatik kapı kontrolü için opsiyonel kart.

• Menüden seçilebilen kumanda türleri
  – 32 durağa kadar basit kumanda (toplamasız) (S24)
  – 32 durağa kadar tek düğme inişte toplamalı (1 KSA)
  – 32 durağa kadar tek düğme hem inişte, hem çıkışta toplamalı (1 KSL)
  – 32 durağa kadar çitf düğme – çift yönde toplamalı (Selektif – Kollektif) (1 KS)
• Tüm kumanda türlerinde dubleks ve tripleks çalışma olanağı
• Erken kapı açma
• Kapı açık seviyeleme
• Hidrolik asansörlerde 2 adet monostabil şalterle ve şerit mıknatıslarla konum ve seviye düzeltme bilgisi
• Tanınmış hidrolik ünite türleri için ayrılabilir el terminali üzerinden ayarlanabilir parametreler.
  – Hidrolik ünite markası ve tipi
  – Motor durma ve valf bırakma gecikmeleri
  – Yol verme türü seçimi
  – Yıldız yol verme süresi
• Ayrılabilir el terminali sayesinde düşük sistem maliyeti ve sistem ayarları için yüksek seviyede güvenlik
• Belirlenen arızaların kalıcı belleğe kaydedilerek istendiğinde el terminali üzerindeki LCD göstergede gösterilmesi
• Pil destekli yerleşik gerçek zaman saati sayesinde tespit edilen hataların gün ve saat bilgisiyle kaydedilmesi ve oluşan hataların geriye dönük olarak izlenebilmesi.
• Kabin ile güvenilir CAN Bus üzerinden seri haberleşme ile bükülgen kabin kablosundan, klemens sayısından ve bağlantı işçiliğinden tasarruf
• Kat göstergeleri için PIO8 kartı ilavesiyle menüden programlanabilen kısa devre korumalı gray kod veya binary kod çıkışları
• H/CPU ve H/CAB kartları üzerinde kullanıcı tarafından programlanabilen girişler ve kısa devre korumalı çıkışlar.
• Motorun aşırı ısınmasına karşı EN81-1 ve -2 uyumlu kontrol fonksiyonu (P1,P2)
• Deprem anında yolcuları mümkün olan en yakın kata götüren deprem
  fonksiyonu (806)
• Yangında acil durum çalışma fonksiyonu ve kullanıcı tarafından ayarlanabilir
  tahliye durağı (EN81-73 ‘e uygun) (816)
• İtfaiyeci anahtarı ile itfaiyeci çalışma modunu aktif edebilme
  (EN81-72’ ye uygun) (813)
• VVVF ve çift hızlı asansörlerde kullanıcı tarafından seçilebilen konum
  bilgisi yöntemi:
  – Gray kodlu bi-stabil şalterlerle (M0, M1, M2, M3) 16 durağa kadar.
  – Mikopulse sayıcı şalteri ile şalter ve mıknatıslar kolayca monte edilebilir.
  – Enkoderle konum bilgisi
• Çift kapılı asansörlerde katlarda açılacak kapıların menüden
  ayarlanabilmesi
• Bilgisayar üzerinden uzaktan izleme
